亚洲免费视频在线|午夜福利性爱亚洲第一|欧美一区二区三区不卡|欧美成人久久一级c片免费|高清一级淫片a级中文字幕|国产欧美亚洲午夜在线播放|国产午夜精品一区二区三区视频|国产欧美日韩va另类在线播放


  產品導航

  云母系列產品
  云母碎
  云母粉
  云母片
  蛭石系列產品
  蛭石片
  蛭石粉
  電氣石系列產品
  電氣石
  海泡石
  石英砂
  珍珠巖
  麥飯石
  彩砂
  鵝卵石
  長石
  重晶石
  碳酸鈣

當前位置:重晶石系列產品--重晶石、重晶石粉

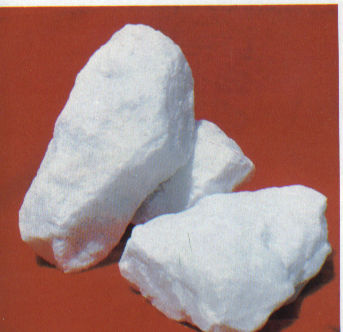

  化學組成為Ba[SO4],晶體屬正交(斜方)晶系的硫酸鹽礦物。常呈厚板狀或柱狀晶體,多為致密塊狀或板狀、粒狀集合體。質純時無色透明,含雜質時被染成各種顏色,條痕白色,玻璃光澤,透明至半透明。三組解理完全,夾角等于或近于90°。摩氏硬度3-3.5,比重4.0-4.6。

  鑒定特征:板狀晶體,硬度小,近直角相交的完全解理,密度大,遇鹽酸不起泡,并以此與相似的方解石相區(qū)別。

  重晶石主要形成于中低溫熱液條件下,河北有巨大的重晶石礦脈。重晶石是提取鋇的原料,磨成細粉可作鉆探用的泥漿加重劑,打成碎塊可以代替石子做防輻射重力墻用料;又可做各種白色顏料、涂料以及橡膠業(yè)、造紙業(yè)的填充劑和化學藥品等。

  重晶石的開發(fā)利用

  重晶石是一種很重要的非金屬礦物原料,具有廣泛的工業(yè)用途。

  1、鉆井泥漿加重劑.在一些油、氣井鉆探時,一般使用的鉆井泥漿、粘土比重為25左右,水的比重為1,因此泥漿比重較低,有時泥漿重量不能與地下油、氣壓力平衡,則造成井噴事故。在地下壓力較高的情況下,就需要增加泥漿比重,往泥漿中加入重晶石粉是增加泥漿比重的有效措施。做鉆井泥漿用的重晶石一般細度要達到325目以上,如重晶石細度不夠則易發(fā)生沉淀。鉆井泥漿用重晶石要求比重大于4.2,BaSO4含量不低于95%,可溶性鹽類小于1%。

  2、鋅鋇白顏料.鋅鋇白是一種常用的優(yōu)質白色顏料,可作為油漆、繪畫顏料的原料。將硫酸鋇加熱,使用還 原劑就可還原成硫化鋇(BaS),然后與硫酸鋅(ZnSO4)反應得到的硫酸鋇和硫化鋅的混合物 (BaSO4占70%,ZnS占30%)即為鋅鋇白顏料。制取鋅鋇白的重晶石要求BaSO4含量大于95%,同時應不含有可見的有色雜物。

  3、各種鋇化合物.以重晶石為原料可以制造氧化鋇、碳酸鋇、氯化鋇、硝酸鋇、沉淀硫酸鋇、氫氧化鋇等化工 原料。

  化學純的硫酸鋇是測量白度的標準;碳酸鋇是光學玻璃的重要原料,它向玻璃中引入BaO,從而增大玻璃的折光率,并改善其它光學性能;在陶瓷中用來配制釉料;氯化鋇是一種農用殺蟲劑;硝酸鋇用于焰火和玻璃工業(yè)中;高錳酸鋇是一種綠色顏料。

  4、填料工業(yè)用重晶石.在油漆工業(yè)中,重晶石粉填料可以增加漆膜厚度、強度及耐久性。鋅鋇白顏料也用于制造白色油漆,在室內使用比鉛白、鎂白具有更多的優(yōu)點。油漆工業(yè)用重晶石要求有足夠的細度和較高的白度。

  造紙工業(yè)、橡膠和塑料工業(yè)也用重晶石作填料,這種填料能提高橡膠和塑料的硬度、耐磨性 及耐老化性。

  橡膠、造紙用重晶石填料一般要求BaSO4大于98%,CaO小于0.36%,不許含有氧化鎂、鉛等成分。

  5、水泥工業(yè)用礦化劑.在水泥生產中采用重晶石、螢石復合礦化劑摻入對促進C3S形成、活化C3S具有明顯的效果,熟料質量得到了改善,水泥早期強度大約可提高20~25%,后期強度約提高10%,熟料 燒成溫度由1450℃降低到1300±50℃。重晶石摻量為0.8~1.5%時,效果最好。在白水泥生產中,采用重晶石、螢石復合礦化劑后,燒成溫度從1500℃降至1400℃,游離CaO含量低,強度和白度都有所提高。在以煤矸石為原料的水泥生料中加入適量的重晶石,可使熟料飽和比低的水泥強度,特別是 早期強度得到大幅度的提高,這就為煤矸石的綜合利用,為生產低鈣、節(jié)能、早強和高強水 泥提供了一條有益途徑。

  6、防射線水泥、砂漿及混凝土.利用重晶石具有吸收X射線的性能,用重晶石制做鋇水泥、重晶石砂漿和重晶石混凝土,用 以代替金屬鉛板屏蔽核反應堆和建造科研、醫(yī)院防X射線的建筑物。

  鋇水泥是以重晶石和粘土為主要原料,經燒結得到以硅酸二鋇為主要礦物組成的熟料,再加 適量石膏,共同磨細而成。比重較一般硅酸鹽水泥高,可達4.7~5.2。強度標號為325~425。由于鋇水泥比重大,可與重質集料(如重晶石)配制成均勻、密實的防X射線混凝土。

  重晶石砂漿是一種容重較大、對X射線有阻隔作用的砂漿,一般要求采用水化熱低的硅酸 鹽水泥,通常用的水泥∶重晶石粉∶重晶石砂∶粗砂配合比為1∶025∶25∶1。 重晶石混凝土是一種容重較大,對X射線具有屏蔽能力的混凝土,膠凝材料一般采用水化熱 低的硅酸鹽水泥或高鋁水泥、鋇水泥、鍶水泥等特種水泥。硅酸鹽水泥應用最廣。常用的水 泥∶重晶石碎石∶重晶石砂∶水的配合比為1∶454∶34∶05;1∶544∶446∶0 6;1∶5∶38∶02三種。

  做防射線砂漿及混凝土的重晶石,BaSO4含量應不低于80%,其中含有的石膏、黃鐵礦、硫化物和硫酸鹽等雜質不得超過7%。

  7、道路建設.橡膠和含約10%重晶石的柏油混合物已成功地用于停車場,是一種耐久的鋪路材料。目前,重型道路建設設備的輪胎已部分地填充有重晶石,以增加重量,利于填方地區(qū)的夯實。

  8、其它.重晶石和油料調和后涂于布基上制造油布;重晶石粉用來精制煤油;在醫(yī)藥工業(yè)中做消化道 造影劑;還可制農藥、制革、制焰火等。此外,重晶石還用作提取金屬鋇,用作電視和其它 真空管的吸氣劑、粘結劑。鋇與其它金屬(鋁、鎂、鉛、鈣)制成合金,用于軸承制造。















Http://www.340827.com  Email:lizhigang1980@tom.com  http://www.baojianshi.com
聯(lián)系人:李志剛  TEL:15931189750  86-0311-87727683 82612297  FAX:86-0311-87727683

駐石辦:中國·河北·石家莊市新華區(qū)西三莊街145號
工廠地址:河北省靈壽縣營里工業(yè)區(qū)
版權所有:靈壽縣礦產品加工廠
